支撐軸力安裝方法及原理介紹

(1)測點布置原則

對于基坑，選擇部分典型支撐進行軸力變化觀測，以掌握支撐系統的正常受力。按照施工設計圖紙要求，測點布置于基坑各主測斷面鋼支撐端部，在同一豎直面內每道支撐均應布設測點，上下保持一致。

(2)軸力計安裝埋設及技術要求

1)埋設方法

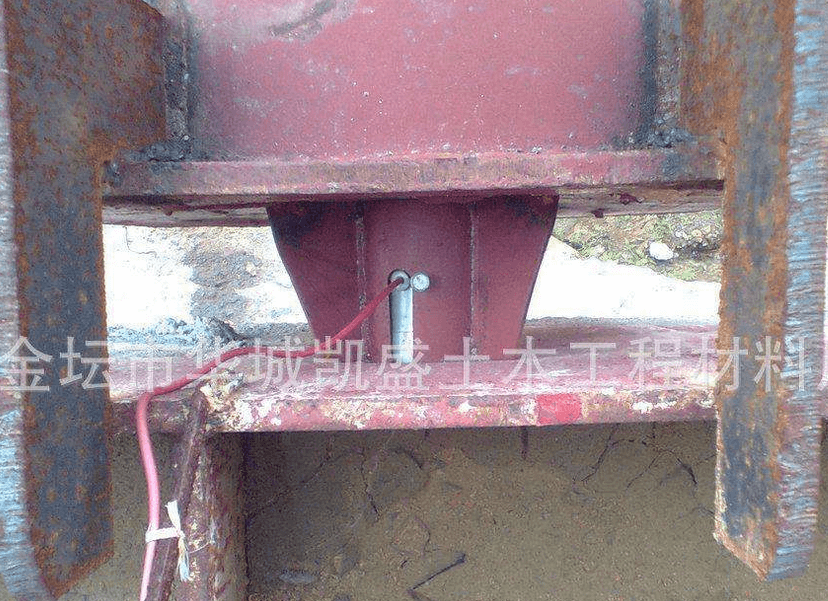

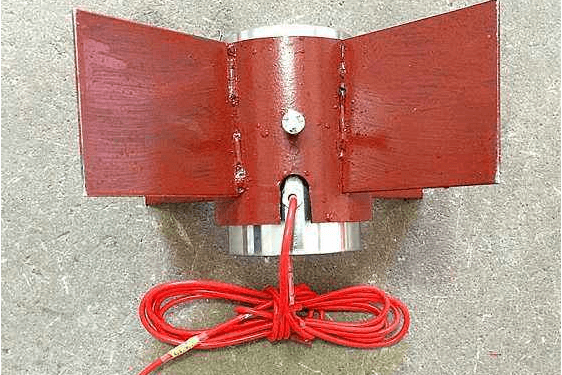

①采用專用的軸力架安裝架固定軸力計,安裝架圓形筒上沒有開槽的一端面與吃撐的牛腿上的鋼板電焊焊接牢固，電焊時必須將鋼支撐中心軸線與安裝中心點對齊。

②待焊接冷卻后，將軸力計推入安裝架圓形鋼桶內，并用蜾栓（M10)把軸力計固定在安裝架上。

③鋼支撐吊裝到位后，將安裝架的另一端(空缺的那一端）與圍護墻體上的鋼板對上，中間加一塊250mm*250mmX*20mm的加強鋼墊板，以擴大軸力計受力面積，防止軸力計受力后陷人鋼板，影響測試結果

④軸力計需在設計要求位置安裝，軸力計安裝與鋼支撐架設同時完成，不得在鋼支撐架設并加載后二次拆除鋼支撐進行補設軸力計。

⑤將讀數電纜接到基坑頂上的觀測站；電纜統一編號，用白色膠布綁在電纜線上作出標識，電纜每隔2m進行固定，外露部分做好保護措施。

2)埋設技術要求

(1)安裝前測量一下軸力計的初頻，是否與出廠時的初頻相符合(<±20Hz),如果不符合應重新標定或者另選用符合要求的軸力計。

(2)安裝過程中必須注意軸力計和鋼支撐軸線在一條直線上，各接觸面平整，確保鋼支撐受力狀態通過軸力計（反力計）正常傳遞到支護結構上。在鋼支撐吊裝前，把軸力計的電纜妥善地綁k在安裝架的兩翅膀內側，防止在吊裝過程中損傷電纜。

3)監測方法及數據采集

采用FLJ型各種規格的軸力計，并采用振弦式頻率讀數儀進行讀數，監測精度達到1.0MF.S,并記錄溫度。

觀測注意亊項：

①軸力計安裝后，在施加鋼支撐預應力前進行軸力計的初始頻率的測量，在施加鋼支撐預應力時，應該測量其頻率，計算出其受力，同時要根據千斤頂?shù)淖x數對軸力計的結果進行校核，進一步修正計算公式。

②基坑開挖前應測試2?3次穩定值，取平均值作為計算應力變化的初始值。

③支撐軸力量測時，同一批支撐盡量在相同的時間或溫度下量測，每次讀數均應記錄溫度測量結果。

4)數據處理及分析

軸力計的工作原理：當軸力計受軸向力時，引起彈性鋼弦的張力變化，改變了鋼弦的振動頻率，通過頻率儀測得鋼弦的頻率變化，即可測出所受作用力的大小。一般計算公式如下：

P=KAF+6AT+B

式中p——支撐軸力（kN);

K——軸力計的標定系數（kN/F);

AF軸力計輸出頻率模數實時測量值相對于基準值的變化量（F);

b——軸力計的溫度修正系數（kN/°C);

AT軸力計的溫度實時測量值相對于基準值的變化量;

B——軸力計的計算修正值（kN)。

注：頻率模數F=f2*10-3.
