怎么確定基坑變形監測有哪些監測內容

2018-09-19 基坑變形監測

當前，基坑支護設計尚無成熟的理論、有效的方法來計算基坑周圍的土體變形，在施工中通過變形監測的數據，來指導基坑的開挖和支護，以避免或減輕其所造成的破壞性后果。

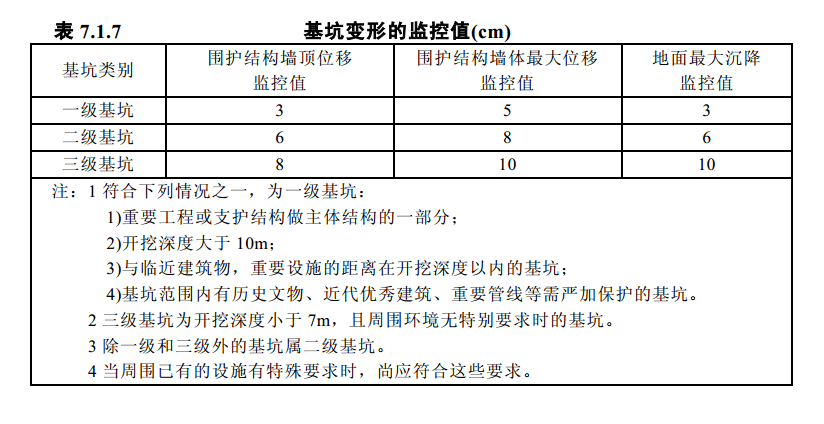

首先應該了解一下基坑工程類別，因為基坑工程現場監測項目的選擇與基礎工程類有關，對基坑工程等級的劃分方法可根據國家標準《建筑地基基礎工程施工質量驗收規范》（GB50202-2002)確定，見表7.1.7

基坑工程類別

基坑工程施工監測的對象主要為維護結構和周圍環境兩部分。維護結構包括維護粧墻、水平支撐、圍檁和圈梁、立柱、坑底土層和坑內地下水等。周圍環境包括周圍建筑、地下管線等。根據《建筑基坑工程監測技術規范》（GB50497—2009)，監測對象根據不同等級的基坑，包含不同的監測內容，具體見下表。

監測項目 基坑類別 一級 二級 三級
維護墻(邊坡)頂水平位移 應測 應測 應測
維護墻（邊坡)頂豎向位移 應測 應測 應測
深層水平位移 應測 應測 宜測
立柱豎向位移 應測 宜測 宜測
維護墻內力 宜測 可測 可測
支撐內力 應測 宜測 可測
立柱內力 可測 可測 可測
錨桿內力 應測 宜測 可測
土釘內力 宜測 可測 可測
坑底隆起（回彈） 宜測 可測 可測
維護墻側向土壓力 宜測 可測 可測
孔隙水壓力 宜測 可測 可測
地下水位 應測 應測 應測
土體分層豎向位移 宜測 可測 可測
周邊地表豎向位移 應測 應測 宜測
  豎向位移 應測 應測 應測
周邊建筑 傾斜 應測 宜測 可測
  水平位移 應測 宜測 可測
周邊建筑、地表裂縫 應測 應測 應測
周邊管線變形 應測 應測 應測

對于應測項目，一般情況下監測頻率按下表進行。

基坑類別 施工進程 基坑設計深度（m)
≤5 5~10 10-15 >15
    ≤5 1次/1d 1次/2d 1次/2d 1次/2d
—級 開挖深度（m) 5-10 — 1次/1d 1次/1d 1次/1d
    >10 — — 2次/1d 2次/1d
二級 開挖深度（m) ≤5 1次/2d 1次/2d — —
5-10 — 1次/1d — —


基坑及支護結構監測報警值見下表。

  監測
項目		 支護結構類型 基坑類別
一級 二級 三級
累計值 變化速率(mm/d) 累計值 變化
速率
(mm/d)		 累計值 變化
速率
(mm/d)
絕對
值
(mm)		 相對基坑深度控制值 絕對
值
(mm)		 相對基坑深度/>控制值 絕對
值
(mm)		 相對基坑深度/•控制值
1 維護墻(邊坡）頂水平位移 放坡、土釘墻、錨噴支護、水泥土墻 30~35 0.3%~0.4% 5~10 50~60 0.6%~0.8% 10~15 70~80 0.8%~1.0% 15~20
鋼板樁、灌注樁、型鋼水泥土墻、地下連續墻 25~30 0.2%~0.3% 2~3 40~50 0.5%~0.7% 4~6 60~70 0.6%~0.8% 8~10
2 維護墻(邊坡）頂豎向位移 放坡、土釘墻、錨噴支護、水泥土墻 20~40 0.3%~0.4% 3~5 50~60 0.6%~0.8% 5~8 70~80 0.8%~1.0% 8~10
鋼板樁、灌注樁、型鋼水泥土墻、地下連續墻 10~20 0.1%~0.2% 2~3 25~30 0.3%~0.5% 3~4 35~40 0.5%~0.6% 4~5

  監測
項目		 支護結構類型 基坑類別
一級 二級 三級
累計值 變化速率(mm/d) 累計值 變化
速率
(mm/d)		 累計值 變化
速率
(mm/d)
絕對
值
(mm)		 相對基坑深度控制值 絕對
值
:mm)		 相對基坑深度九控制值 絕對
值
:mm)		 相對基坑深度八控制值
3 深層水
平位移		 水泥土墻 30~35 0.3%~0.4% 5~10 50~60 0.6%?0.8% 10~15 70~80 0.8%~1.0% 15~20
鋼板粧 50~60 0.6%~0.7% 2~3 80~85 0.6%~0.7% 4~6 90~100 0.9%~1.0% 8~10
灌注粧 45~50 0.4%~0.5% 70~75 0.7%~0.8% 70~80 0.8%~0.9%
型鋼水泥土墻 45~55 0.5%~0.6% 75~80 0.7%~0.8% 80~90 0.9%~1.0%
地下連續墻 40~50 0.4%~0.5% 70~75 0.7%?0.8% 80~90 0.9%~1.0%
4 立柱豎向位移 25~35   2~3 35-45   4~6 55~65   8~10
5 基坑周邊地表豎向位移 25~35   2~3 50~60   4~6 60~80   8~10
6 坑底回彈 25-35   2?3 50~60   4~6 60~80   8~10
7 土壓力 (60%-70%)
f1		   (70%-80%)
f1		   (80%-90%)
f1
8 孔隙水壓力
9 支撐內力 (60%-70%)
f2		   (60%-70%)
f2		   (60%-10%)
f2
10 墻體內力
11 錨桿拉力
12 立柱內力
