不同工程建筑物變形觀測點的布設

工業與民用建筑物

工業與民用建筑物的變形觀測主要是基礎的沉降觀測。高層建筑物除了基礎的沉降觀測，還應輔以傾斜觀測、風振觀測。此外，一些重要的工業設備可能還需要進行垂直位移和水平位移的觀測。

通常情況下，設計部門會對基礎的沉陷觀測的測點布設方案提出要求，而設計人員和測量人員在考慮設計要求的基礎上進行共同研究，最終確定方案。在布設基礎的沉陷觀測點時應注意，觀測點的密度應達到一定的程度，確保能將整個基礎的沉陷情況很好的反映出來，可繪出等沉陷曲線圖。此外，還應盡量減少不必要的測點。測點過少，則觀測結果不完善；測點過多，浪費人力物力。

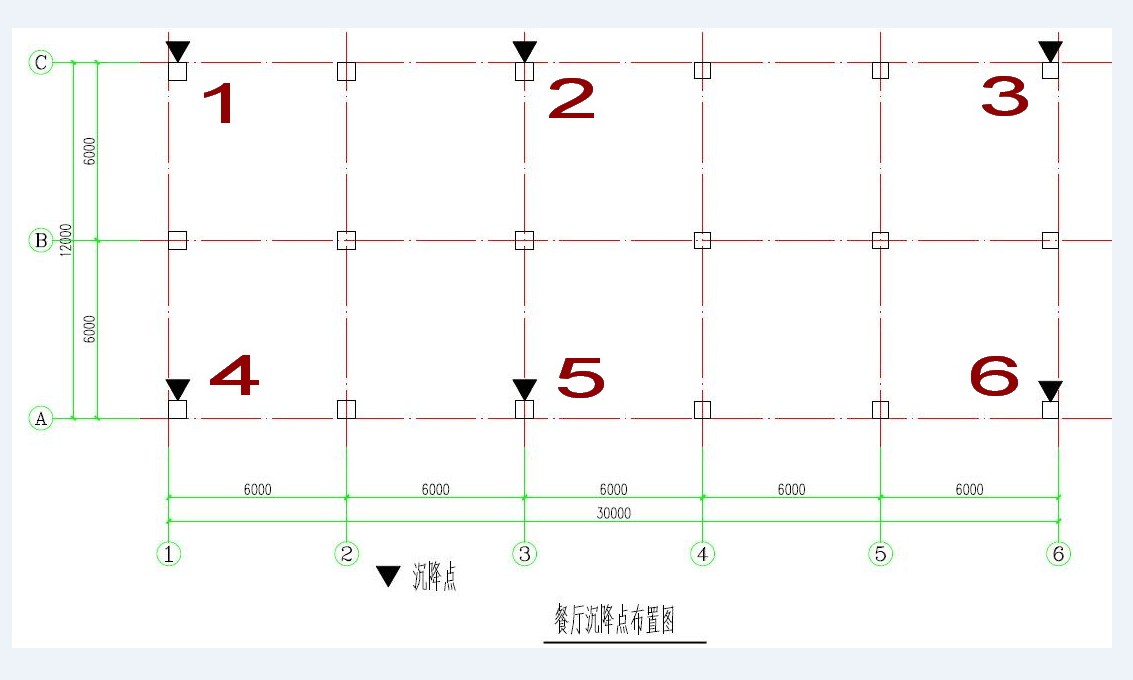

布設觀測點時還應充分考慮建筑物的規模、形式、結構特征、場地地質條件等各種因素的影響。民用建筑物的觀測點通常布設在四角、中點、轉角處。一般的工業建筑物的觀測點則通常布設在柱子基礎上、主要設備基礎四周、動荷載四周、地質條件不良之處。

混凝土重力壩

混凝土重力壩變形觀測有垂直位移觀測、水平位移觀測、壩體傾斜觀測、撓度觀測。壩體垂直位移觀測主要是基礎沉陷觀測。混凝土重力壩的變形觀測點布設應以大壩基礎的地質條件、壩體結構、內部應力分布等為依據。通常每壩段布設一點，對于一些壩體較高、地質條件不良的壩段，基礎廊道內每壩段應增設一個觀測點，橫向廊道內還應增設一些觀測點，以便更好的進行基礎沉陷和傾斜的觀測。

此外，為了觀測壩體垂直方向的變形，還應在平行壩軸的方向在壩頂下游壩肩、壩趾處布設觀測點。

土石壩

與混凝土重力壩相比，土石壩的結構相對更簡單，其變形觀測的內容主要有垂直位移觀測、水平位移觀測。土石壩的觀測點布設原則是觀測點具有代表性，且能控制壩體主要變形情況。

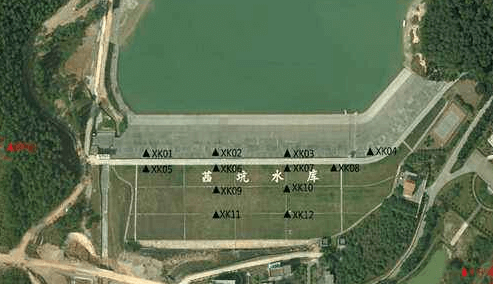

觀測點一般布設在壩面上。如大壩最高處、合攏段，壩底地形變化較大處等等。此外，為了能掌握整個壩體的變形全貌，還會在其他地段布點。布點時可沿著壩軸線的方向布設，將河床中心的最大壩高出作為起點，成斷面狀向兩端布設。

橫斷面的間距通常為 40~80m 的范圍內，如果是橫斷面形狀基本相同，基礎變化不大的廠壩，間距可適當加大。觀測橫斷面的數量不能太少，否則會給等沉陷圖的繪制造成困難。

土石壩各橫斷面的觀測點應平行于壩軸線的同一直線上。土石壩的垂直位移觀測標志和水平位移觀測標志通常設在同一觀測點上，垂直位移觀測點一般也是水平位移觀測點。在土石壩的實際施工過程中，為了更加方便，沒有觀測廊道，觀測點都布設在壩面上。
