風力發電機沉降觀測的方法及注意事項

監測基準點選擇及布設

基準點選擇在對機座觀測有利且穩固可靠的地方，現場選擇位置并埋設標石。標石埋設先以70 cm×70 cm×20 cm的混凝土作墊層，再將30 cm×40 cm×60 cm(長×寬×高)的預制混凝土標石置于墊層之上，使之成為一體，之后用碎石及泥土將樁柱四周夯實后，將樁柱頂部四周用混凝土澆灌整平，其上安置相配套的水泥框及蓋板加以保護。每座風機布設3個監測基準點，分別編號為BM1、BM2、BM3。選擇其中一點BM1作為起算基準點，另外兩點為每次觀測時作為檢查之用。

起算數據

由于每座風機之間的路線相距較長，高差變化大且風機機位較為分散，若將多座風機高程進行聯測困難較大，且一臺風機如產生沉降不影響其它風機，所以為了方便計算且在不影響風機沉降值真實反映的情況下，采取將每座風機視為獨立的個體單位進行監測并假設起算基準點(BM1)高程H1=10.000 00 m作為每座風機起算高程值。

監測基準點高程測量

監測基準點施測按國家二等水準精度要求進行，監測基準點聯測均以起算點為起點，聯測其它兩監測基準點作一閉合水準環。施測前對各基準點埋石情況進行檢查，符合要求后才進行觀測。觀測使用經專業機構檢驗合格的標稱精度為0.3 mm的徠卡DNA03水準儀，標尺為與其相配套的三米條碼銦鋼標尺。施測時將標尺捆綁在三角架上，使標尺垂直，無動搖現象，觀測時測站用測傘遮蔽太陽，使氣泡精密居中后才讀取數據。每站采用變換儀器高兩次觀測，高差互差若≤±0.5 mm取平均值，如大于0.5 mm時則重新施測。觀測結果經檢查無誤后平差，計算出各監測基準點高程。

沉降觀測點的選擇及布設

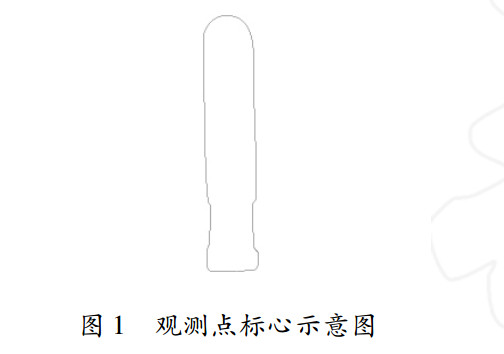

沉降觀測點(亦稱“沉降點”)布設在風機基座上并能反映變形特征的敏感位置。每座風機布設4個沉降觀測點，均勻分布在圓形機座上，以便從各個方向監測到風機機座的變化。機座觀測點標心采用直徑為1.5 cm，長為7.5 cm的不銹鋼柱體，頂部均打磨成半圓狀(如圖1所示)，用沖擊鉆打眼并將標心嵌入機座中。風機觀測點號以樓梯左側為1號點，按順時針編號分別為1、2、3、4，每座風機為4點(如圖2所示)，01c1表示1號風機1號觀測點。

注意事項：

1)沉降監測基準點埋設選擇距離風機基礎開挖30 m附近為宜，太遠不僅不利于觀測沉降點，還會增大觀測誤差；太近不僅容易被施工方施工時破壞，還會受風機沉降影響。

2)由于風電場風大，觀測時在滿足視線高度的前提下應盡量降低儀器的架設高度，并用石頭等重物壓穩儀器腳架。

3)由于風電場道路多為土路，路面凹凸不平，運輸途中儀器受到顛簸，i角很容易產生變化，所以要經常檢校儀器的i角，確保觀測時i角在誤差允許范圍內。

4)要隨時提醒施工方等注意保護好風機的沉降監測基準點和沉降觀測點，避免破壞，因為一但有些點被破壞，后面就難以進行連續監測了。
