教你兩種簡單繪制建筑物沉降觀測曲線圖的方法

2018-11-06 監測軟件應用

目前看了百度上提供的繪制沉降觀測曲線的方法,利用CASS軟件和EXCEL2003進行繪制,差不多已經過時了,CASS軟件繪制曲線相對來說還是比較繁瑣的,主要是利用了軟件繪制斷面的功能,另一種EXCEL2003現在用的人很少了,基本上是2007以上的版本,所以方法陳舊需要更新。

下面我們提供了兩種簡單易操作的方法,先介紹第一種利用EXCEL2013進行繪制曲線。第二種,我們會講解如何利用建筑變形分析系統需要的話加微信:ssssss888688繪制沉降觀測曲線圖。

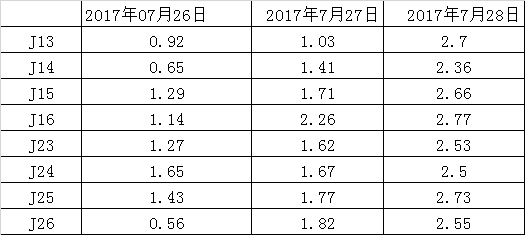

第一步:把觀測數據整理好,一般是觀測點點號為縱軸,時間為橫軸,數據如下

整理后的數據

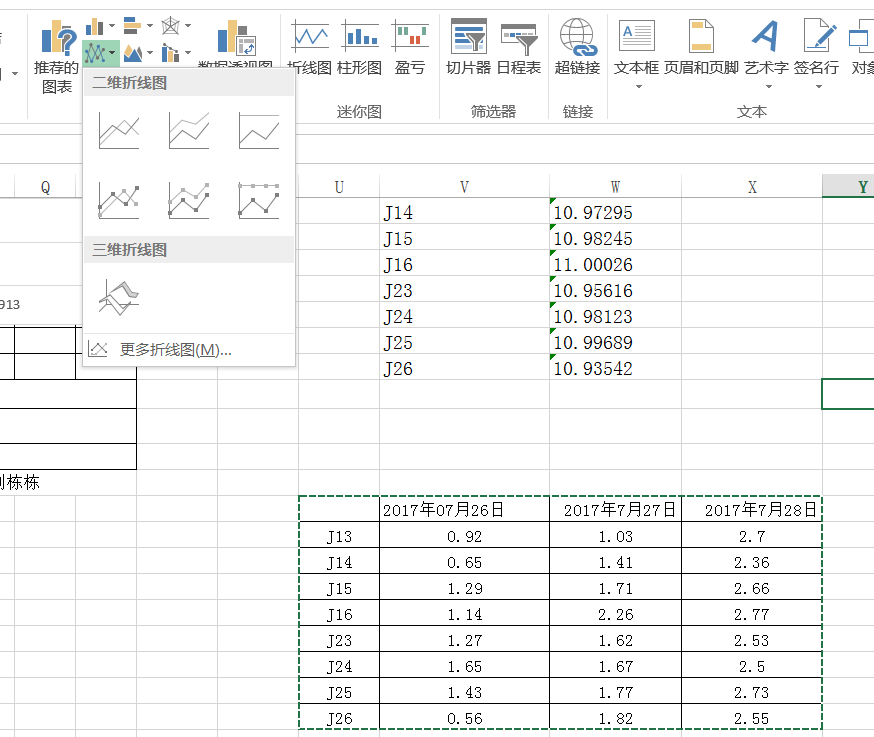

第二步:選中需要生成曲線的數據,選擇插入里面的折線圖,折線圖有很多樣式,根據情況選擇其中一種

插入折現圖

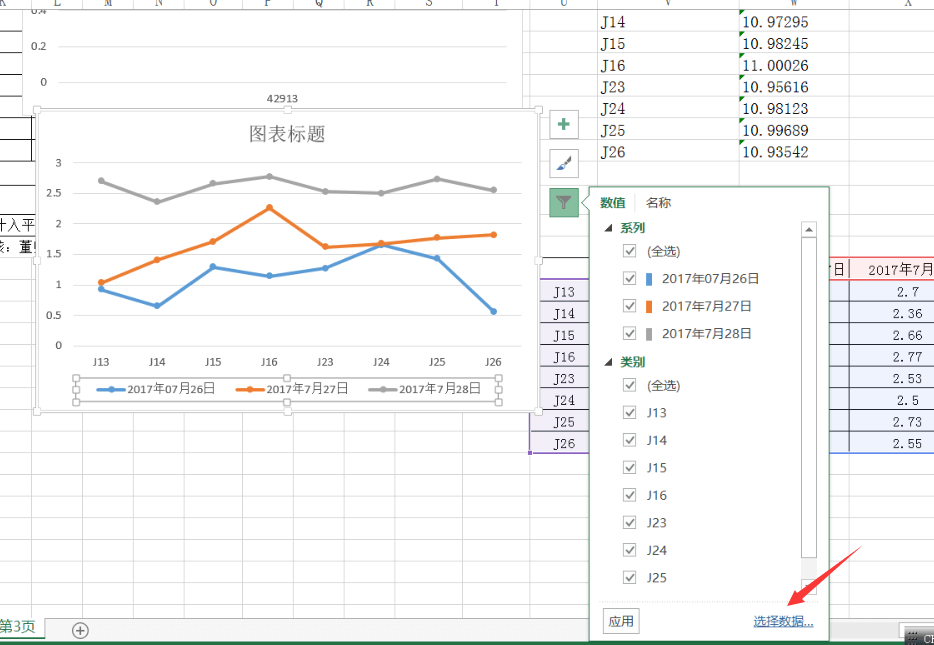

第三步:生成的曲線數據如下,這樣并不滿足我們的情況

選擇數據進行整理

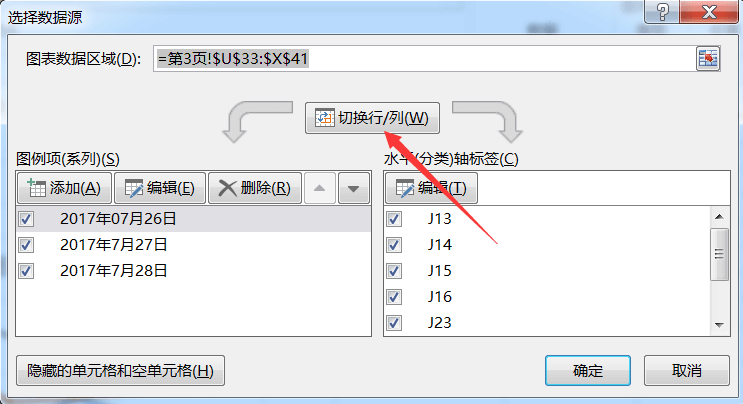

第四步:數據調整,點擊右側漏斗型按鈕,選擇數據,切換行/列,就可以了

切換行列

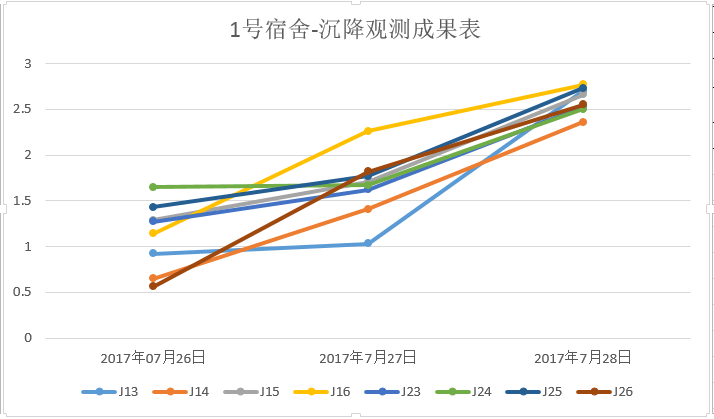

第五步:結果數據的整理,把名稱進行修改

最終成果數據

另一種方法更加的簡單,我們是利用現在用于沉降觀測最多的軟件,建筑變形分析系統(想了解更多功能可以點擊查看)可以實現一鍵成圖,軟件目前可以生成各種曲線圖,可以將曲線圖保存為dxf格式和jpg格式,打印起來更加的方便。包括沉降過程線圖(帶回歸分析曲線)、沉降過程監測圖(帶回歸分析曲線)、建筑物平均沉降過程線圖(帶回歸分析曲線)、沉降差過程線圖(帶回歸分析曲線)、建筑物沉降點沉降過程線組合圖、建筑物平均沉降速度線圖、沉降點沉降速度線圖、建筑物沉降點沉降速度線組合圖、荷載變化曲線、等沉降曲線圖、等沉降速度曲線圖、區域等沉降曲線圖、區域等沉降速度曲線圖、沉降展開圖。

是不是心動了,功能很強大的,各種曲線圖應有盡有,下面針對沉降曲線圖進行講解

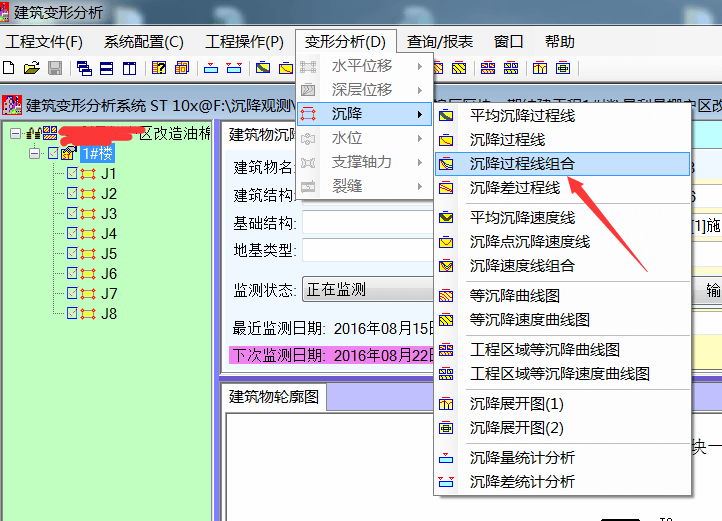

第一步:打開我們的沉降數據psj工程,然后選擇變形分析-沉降-沉降過程曲線組合

選擇變形分析

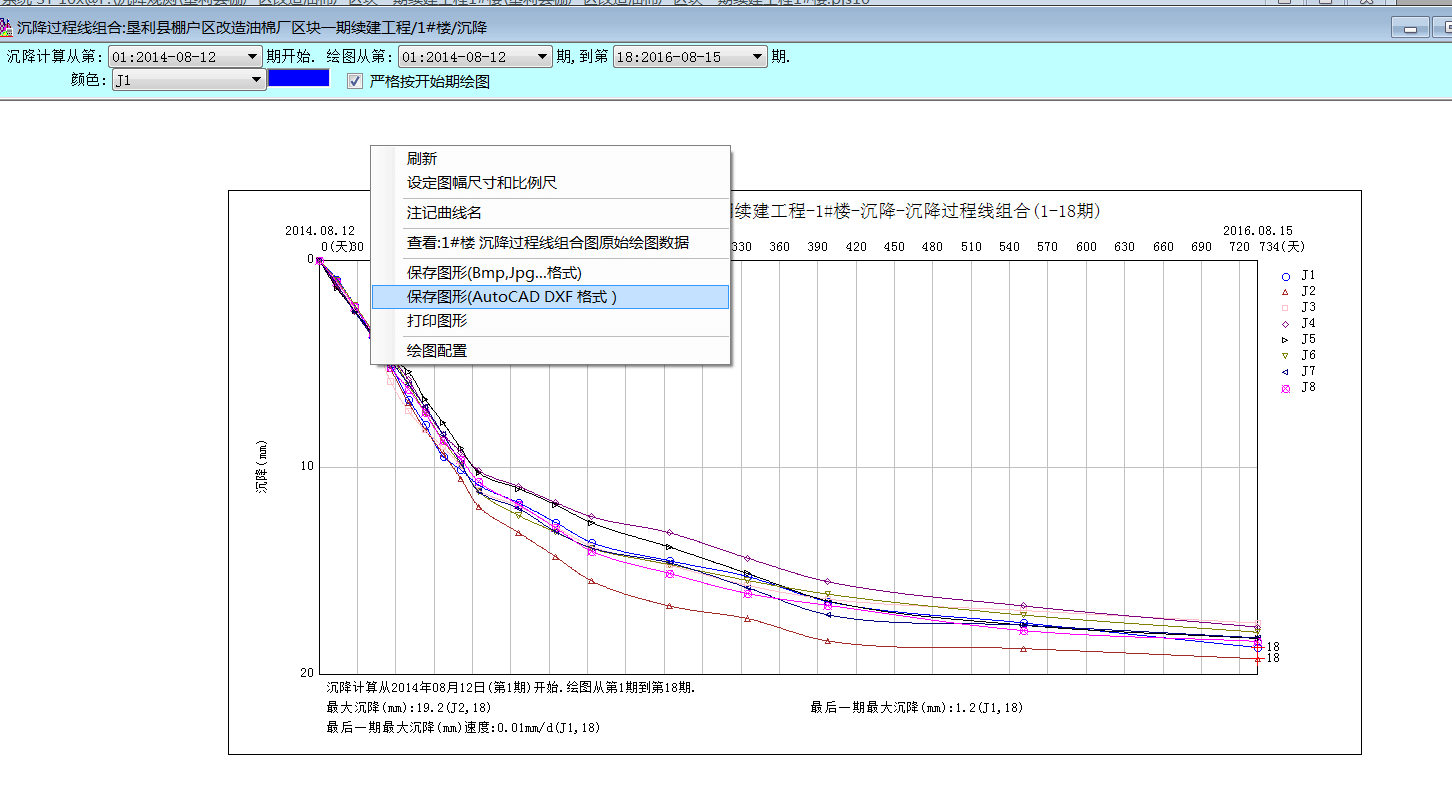

第二步:可以用鼠標滾輪進行放大縮小,合適以后直接右擊鼠標保存為dxf或者jpg就可以了

保存格式選擇

從上面可以看出,這兩種繪制沉降觀測曲線圖的方法相對都比較簡單,但是建筑變形分析系統更快,而且曲線樣式更加的多樣化,如果需要軟件,可以加微信:ssssss888688

版權保護: 本文由 沉降之家 原創,轉載請保留鏈接: http://m.sugar-ind.com/ruanjian/107.html
