建筑物傾斜觀測如何進行數據分析

該樓位于鬧市區，共6層3個單元，磚揭結構，長48.9m，寬9.6m，高約15m，糾偏前該樓有明顯的傾斜，墻體有明顯裂縫，內墻有破壞性損傷，出現門關不上的現象，為了監測該樓隨糾偏的變形情況，及時為糾偏提供變形數據，在施工期間對該樓進行了變形監測。

工作基點、沉降觀測點的布設及觀測

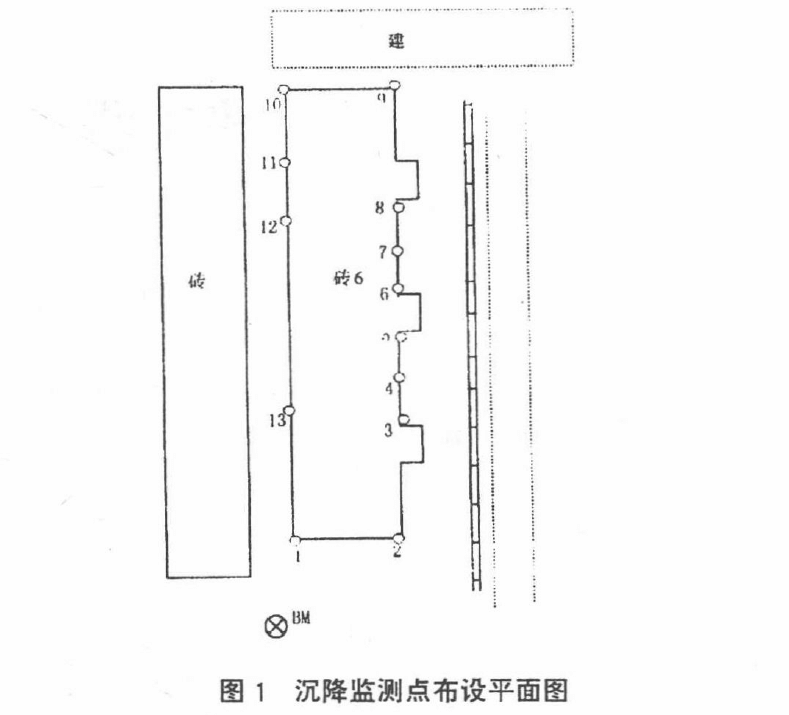

工作基點選在離開建筑物及施工區較遠的地方，觀測點共布設了13個，其中樓北面8個，南面因條件的限制布設了5個，主要選在建筑物的四角、拐角處、受震動影響的部位和裂縫兩側等能反映建筑物變形特征的部位，觀測點的形式采用膨脹螺絲，統一布設于同一層磚縫中，其分布見圖1。

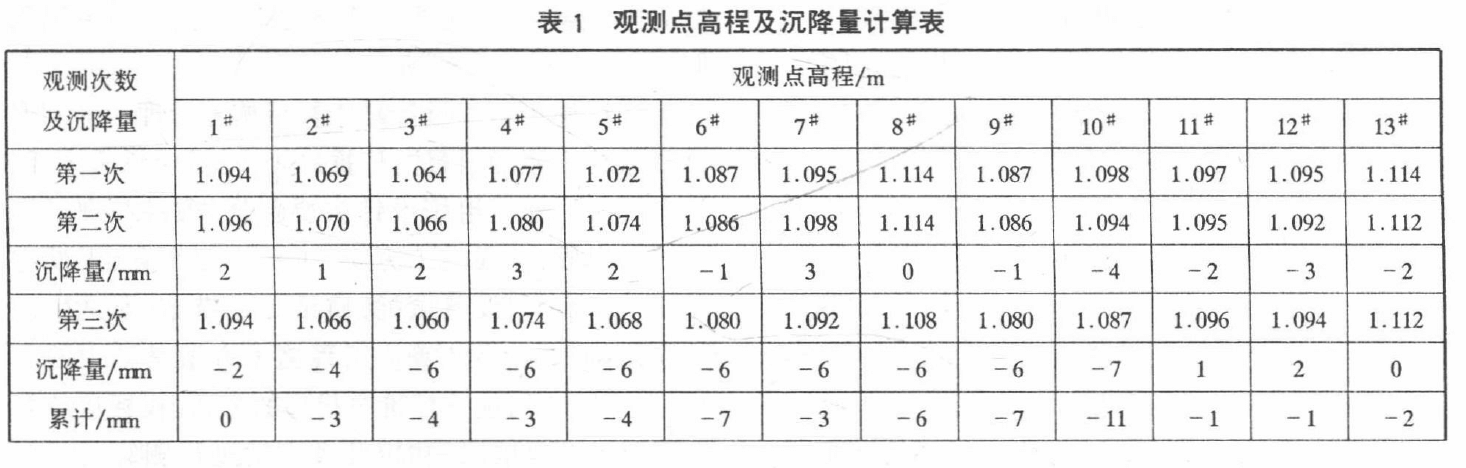

觀測現進行了3期，各期觀測結果整理如表1。

(1）從表l和圖2可看出，北側和南側高程異常點分別為g＃和13＃，與實際墻體裂縫位置一致，說明該樓出現了不均勻沉降，另外，整體來說，該樓向北傾斜，從南北對應兩點13＃和儼高程可計算出最大傾斜為5.3%，超過了設計允許值。

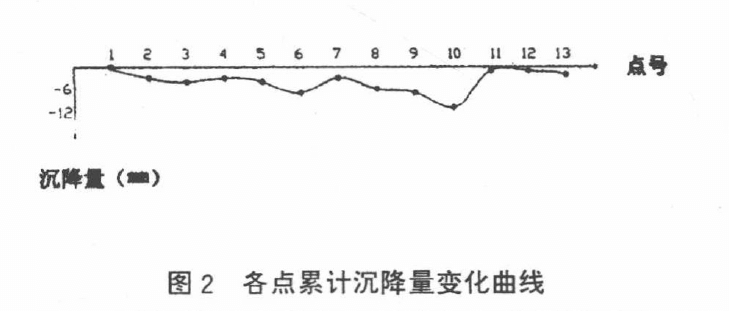

(2）從圖2可以看出，前三期觀測（約1個月）各監測點的變化趨勢為沉降，最大點為10#(11mm），另外有6#、8#、9#（約6mm），其余各點沉降較小，這與在對應點處開挖用于糾偏的應力釋放孔相一致。

數據分析：

(1）從精度分析和方案設計可見，該方案能夠滿足三級變形監視精度要求，提供的數據可靠。

(2）從數據何變形曲線看，在以后的糾偏中，應調整13#和8#等變形異常處的應力。

(3）因糾偏還在進行，觀測也只進行了三次，因此還不能證明糾偏后該樓整體變形情況，有待以后繼續監測。
