位移基準點布設與測量的一般規定

1.水平位移觀測、基坑監測、邊坡監測通常都是多期監測，因此需要設置位移基準點，為較可靠地分析基準點的穩定性，基準點數應有一定數量要求。因現場環境及通視條件限制，當采用視準線法和小角度法進行位移觀測時，一般選擇穩定的方向標志作為方向基準。風振變形觀測、日照變形觀測、結構健康監測一般都是在基準點上利用衛星定位測量技術連續自動觀測，為保障成果的可靠性，規定基準點數不少于 2 個是必要的。而建筑傾斜觀測、撓度觀測、收斂變形觀測、裂縫觀測都是測定建筑本身的相對變形，因此可以不設置位移基準點。

2.設置工作基點的目的主要是方便每期的位移觀測。其位置及數量可根據現場條件和作業需要來確定。

3.本規范第 5. 1 節規定，位移基準點應選擇在穩定可靠的地方，而工作基點應選在方便測定監測點且相對穩定的地方。由于這些點上需要架設測量儀器、天線或?qū)ｉT的照準標志，其周圍應有一定的作業空間和條件。

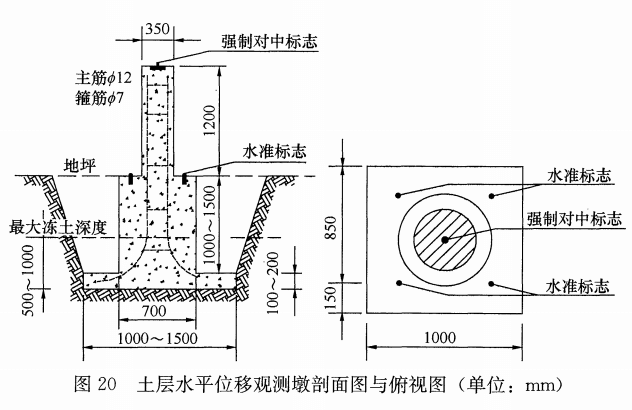

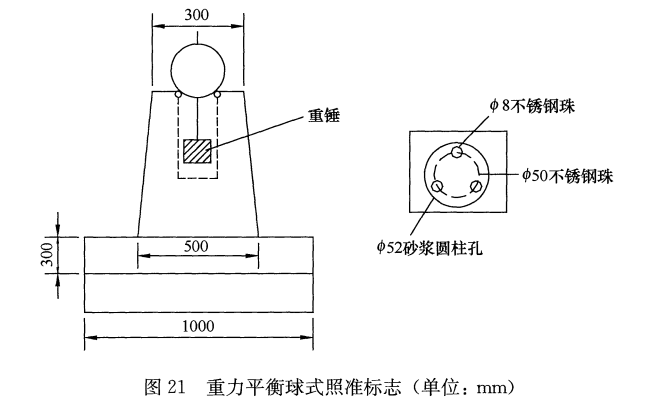

4.圖 19 ~圖 21 給出幾種觀測墩及重力平衡球式照準標志的樣式。對用作位移基準點的深埋式標志、兼作沉降基準點的標石和標志以及特殊土地區或有特殊要求的標石、標志及其埋設，需另行設計。有關大地測量、衛星定位測量、工程測量、城市測量等標準規范的相關規定也可參考

5.位移基準點的測量方法較多，各種方法的適用場合也不盡一致。本規范第 4 章對其中主要方法的作業技術要求作了規定。對具體變形測量項目，需要根據現場作業條件、基準點網結構和所用儀器設備性能特點等作必要的精度估算，選擇恰當?shù)淖鳂I(yè)方法，以滿足所需的精度要求。
