建筑物變形觀測資料有哪些

建筑物變形觀測的成果包括沉降觀測點平面布置圖、傾斜觀測點平面布置圖、裂縫觀測標志示意圖、沉降觀測成果匯總表、變形曲線圖、變形等值線圖、變形觀測報告等。各項觀測按設計要求完成后，向委托單位提交下列觀測成果：

(1)沉降觀測應提交下列圖表：

①沉降觀測點位布置圖及基準點圖；

②沉降觀測成果表；

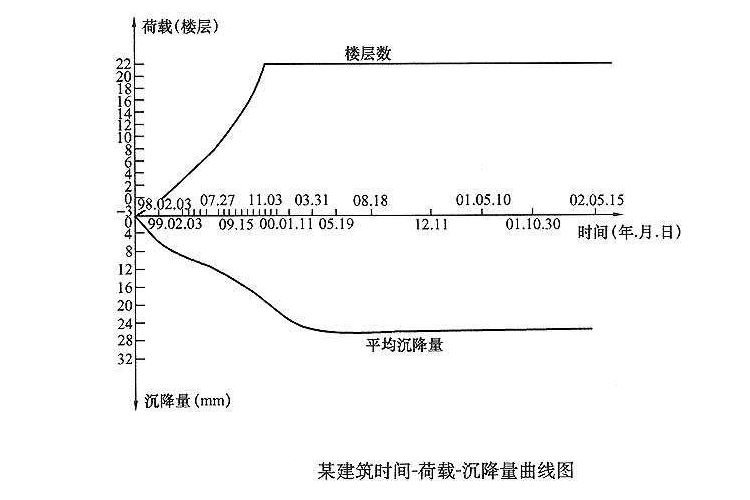

③p-r-s(荷載、時間、沉降量）曲線圖；

④F-r-s(速度、時間、沉降量）曲線圖；

⑤建筑物等沉降曲線圖。

(2)傾斜觀測應提交下列圖表：

①傾斜觀測點位布置圖及基準點圖；

②傾斜觀測成果表；

③主體傾斜曲線圖。

(3)水平位移觀測應提交下列圖表：

①水平位移觀測點位布置圖及基準點圖；

②水平位移觀測成果表；

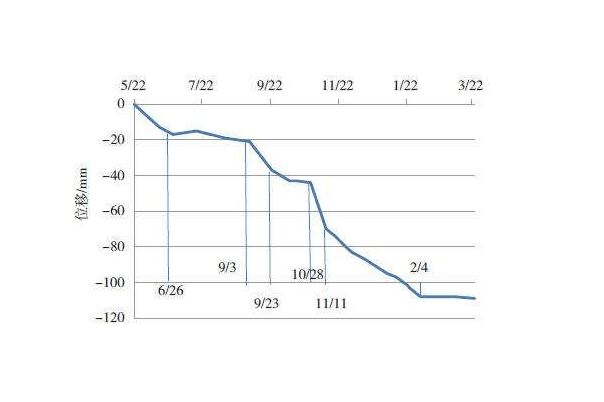

③水平位移曲線圖。

(4)裂縫觀測應提交下列圖表：

①裂縫位置分布圖及基準點圖；

②裂縫觀測成果表；

③裂縫變化曲線圖。
