最全的測斜管安裝綁扎教程

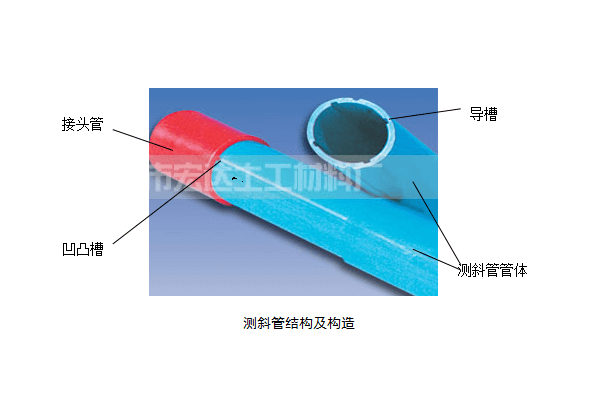

PVC高精度測斜管是用于跟測斜儀探頭結合，實施監測基坑圍護結構不同深度處的水平位移。測斜管一般長度為2m /根或4m/根兩種規格，使用時需要一根一根地連接到設計的長度，具體的連接長度可以參考測斜管埋設深度這篇文章。測斜管與測斜管接頭采用凹凸槽連接，并用自攻螺絲固定。測斜管內有供測斜儀探頭定向的90°間隔的導槽，測斜管結構及構造見圖。

在基坑監測中測斜管有兩種安裝埋設方法，一是埋設在基坑基坑周圍地層內，二是埋設在圍護樁（墻）體的混凝土內。

首先講第一種埋設在基坑基坑周圍地層內的如何進行連接綁扎埋設。

鉆孔：采用工程鉆探機，一般采用￠108cm鉆頭鉆孔，為了使管子順利地安裝到位一般都需比安裝深度深一些，它的原則是每1O米多鉆深0.5米，即1O米十0.5米=10.5米，20米+1米=21米，以此類推。

清孔：鋪頭鉆到預定位置后．不要立即提鉆，需把泵接到清水里向下灌清水，直至泥漿水變成清混水為止，再提鉆后立即安裝，如圖所示。

安裝：安裝的全過程可分為三步

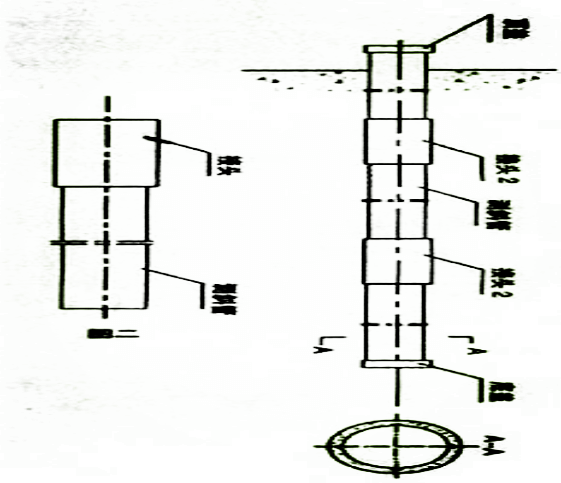

管子的連接：管子一般長度為2米／根，4米／根兩種(若用戶需要其它長度請在定貨時說明)，如圖二，需要一根一根地連接到設計的長度。連接的方法是采用插入連接法，首先拿起一根測斜管，在沒有外接頭的一端套上底蓋，用三只M4×1O自攻螺釘擰緊，(這是每孔最下面的一節管子)就可向孔內下管子了，下一節，再向外接頭內插一節管，這時必須注意的是定要插到管子端平面相接為止，再用三只M4×1 0自攻螺釘把它固定好，才算該接頭連接完畢，按此方法一直連接到設計的的長度。

調正方向：管子安裝到位后．需要調正萬向后才能回填，調正方向的要求是，管子內壁上有兩對凹槽，如圖A—A剖面圖所示，首先需把孔口以上那節測斜管上的外接頭拿掉(松開三只螺釘就可以拿掉了)才能看清管內凹槽，需要把管內的一對凹槽垂直于測量面就可以了，轉動管子就可以實行，一人轉不動時，可用多人，轉動前可先把管子向上提起后再轉動對準，對準后再把管子壓到位．方向就調正好了蓋上蓋子，擰好螺釘就可以回填。

向孔內回填，還需特別注意兩點：在下管子時為減少其浮力，可向管內充清水一邊下管子，一邊充清水，直至能順利地放到位。清水也不能放得太多，否則管子會迅速下沉，使人抓不住而掉在孔中，無法繼續工作。但管子全部(一孔)下到位置后，一定要把清水充滿．這樣做可減少泥漿進入管內形成沉淀。

測斜管外面有一對凹槽，此槽是偏心的，為保證測斜管的精度，盡量減少扭角的產生，使聯接方法按管子的制作方向聯接)與外接頭內的凸槽相配合后把管子插入的，若插不下，把管子轉動一個方向就可順利地插入，因為該聯接方法只有一個方向能插入，其余方向均插不進去。

埋設在圍護樁（墻）體的混凝土內的如何進行連接綁扎埋設。

⑴ 測斜管的連接

拿起一根測斜管，在沒有外接頭的一端套上底蓋，用3只M4×10自攻螺釘擰緊（這是每孔最下面的一節管子），下一節，再向外接頭內插一節管，這時必須注意的是一定要插到管子端平面相接為止，再用3只M4×10自攻螺釘把它固定好，才算該接頭連接完畢，按此方法一直連接到設計的長度。

⑵ 測斜管的綁扎

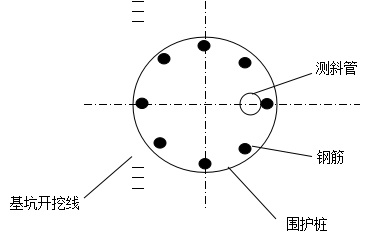

為了保護測斜管及監測方便，測斜管安裝平面位置如圖所示。在縱向，測斜管沿鋼筋籠中的1條主筋垂直向下布置，管的底端短于鋼筋端面0.5m，防止孔底渣土對測斜管產生擠壓。

對于一次起吊通長的鋼筋籠，把連接到設計長度的測斜管順放在鋼筋內側，每隔2m設置一個抱箍（可用扎絲綁扎），一次就可以安裝到位，注意保持測斜管順直，以保證測斜管的垂直度。如果鋼筋籠分兩節或幾節起吊，測斜管也要與鋼筋籠對應分節安裝，然后進行對接。

為防止鋼筋籠對接電焊高溫損壞測斜管，用濕麻袋包裹測斜管。一般在此位置也是測斜管對接位置，需將此處上下范圍的固定抱箍在鋼筋籠對接完成后補裝，對接時安裝好接頭管并做好防水。

⑶ 調正方向

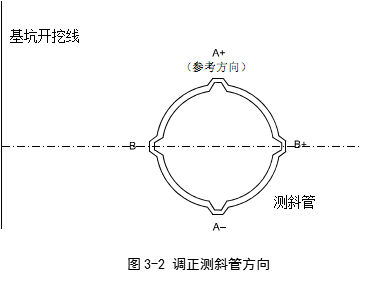

測斜管安裝到位后，需要調正方向，調正方向的要求是，管子內壁上有兩對凹槽，首先需把孔口以上那節測斜管上的外接頭拿掉（松開3只螺釘就可以拿掉了）才能看清管內凹槽，需要把管內的一對凹槽垂直于測量面就可以了（見圖3-2），轉動管子就可以實行。由于測斜管是綁扎在鋼筋籠上的，調正安裝方向時要考慮鋼筋籠的安裝方向，同時鋼筋籠安放時要按預設的位置安裝，才能保證測斜管的一對凹槽垂直于測量面。

⑷ 灌注混凝土時的保護措施

在下放鋼筋籠過程中，向側斜管內注入一定量的清水，測斜管隨鋼筋籠全部下到位置后，一定要把清水充滿測斜管，這樣（1）可以防止測斜管上浮；（2）可以減少管內外的壓力差，防止泥漿或水泥漿通過漏點向管內滲漏，減少泥漿或水泥漿進入管內形成沉淀；（3）混凝土澆注完成后起吸熱作用，防止變形。

⑸ 位置標示

在設置測斜管的位置處施工影響不到的地方設置標記，以便在破除樁頭時知道那個樁內有測斜管，并采取針對性保護措施。

⑹ 破樁頭及澆筑冠梁時的保護

破除樁頭后，用接頭管接長測斜孔，使孔口頂面高出冠梁頂20cm左右，并加設頂蓋，在冠梁鋼筋綁扎及混凝土澆筑過程中做好保護。

具體埋設的要求可以參照測斜管埋設要求。
