沉降觀測曲線圖都有哪些

前面講過怎么繪制沉降曲線圖，只是針對性的講述了一種觀測曲線的繪制，其實，我們在沉降觀測過程中，需要提供的曲線種類還有其他好幾種，并且這幾種對分析數據非常的重要。

建筑變形分析系統功能介紹的文章中，介紹了所有的曲線類型，但是我們日常觀測中，不需要一一列出，只需要有針對性的提供給甲方即可，那我們需要提供的曲線圖有哪幾種呢。

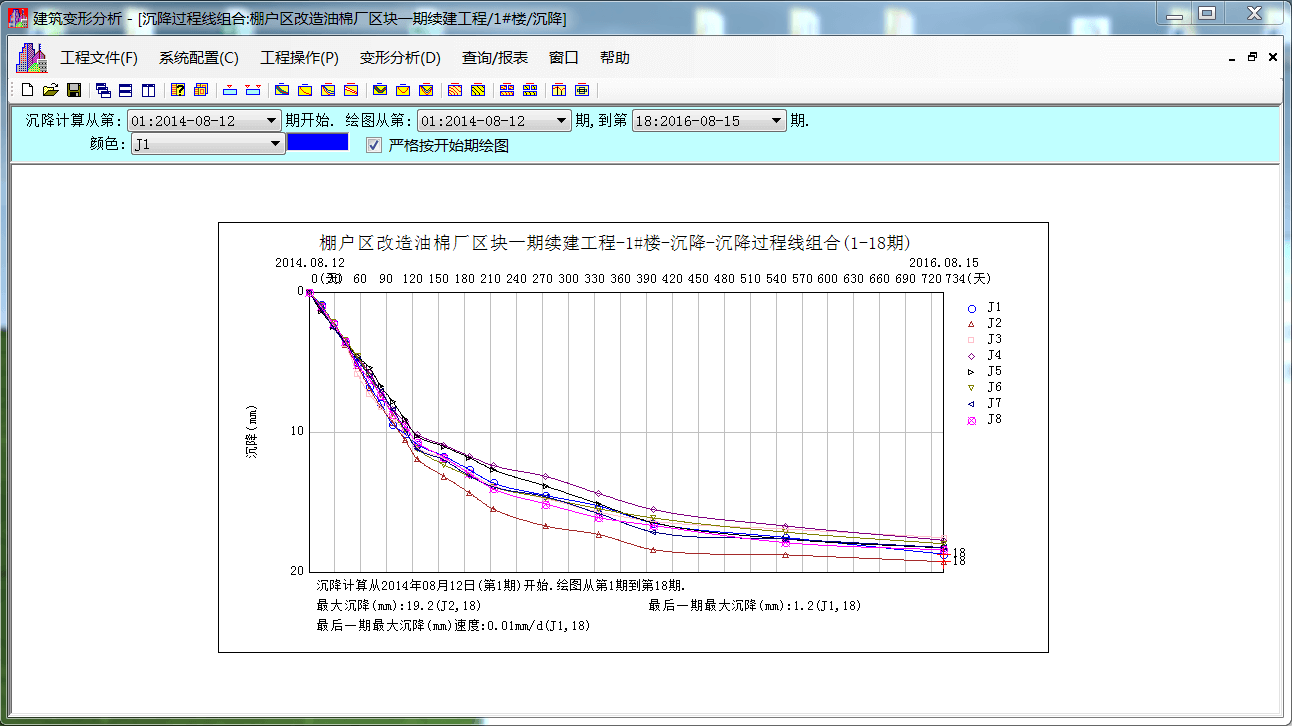

沉降觀測過程線組合

此類曲線形式，最終體現在沉降觀測總結報告中，平時的觀測過程中，不需要提交。

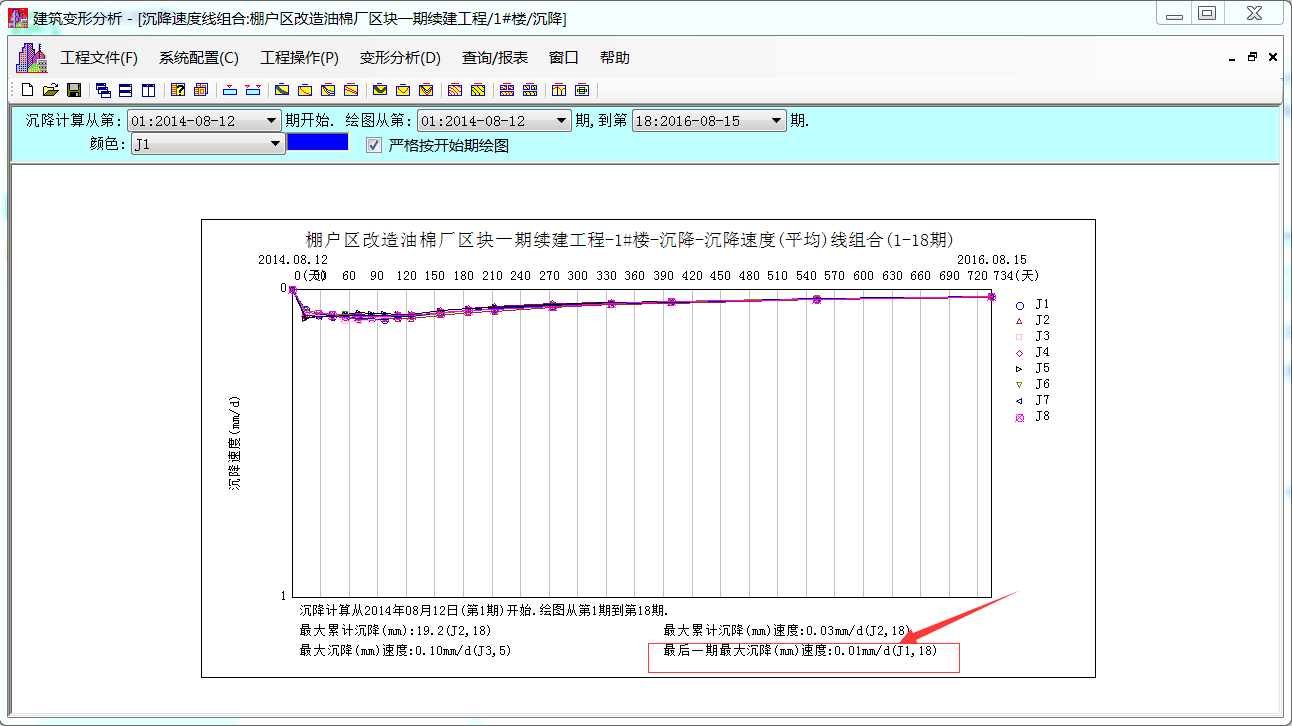

沉降速度線組合

此類曲線形式，主要是滿足觀測變形允許值范圍內，最終當最后100d的沉降速率小于0.01～0.04mm/d時可認為已進入穩定階段。所以我們需要結合沉降速度線看一下，滿足不滿足小于0.04mm/d，就可以。

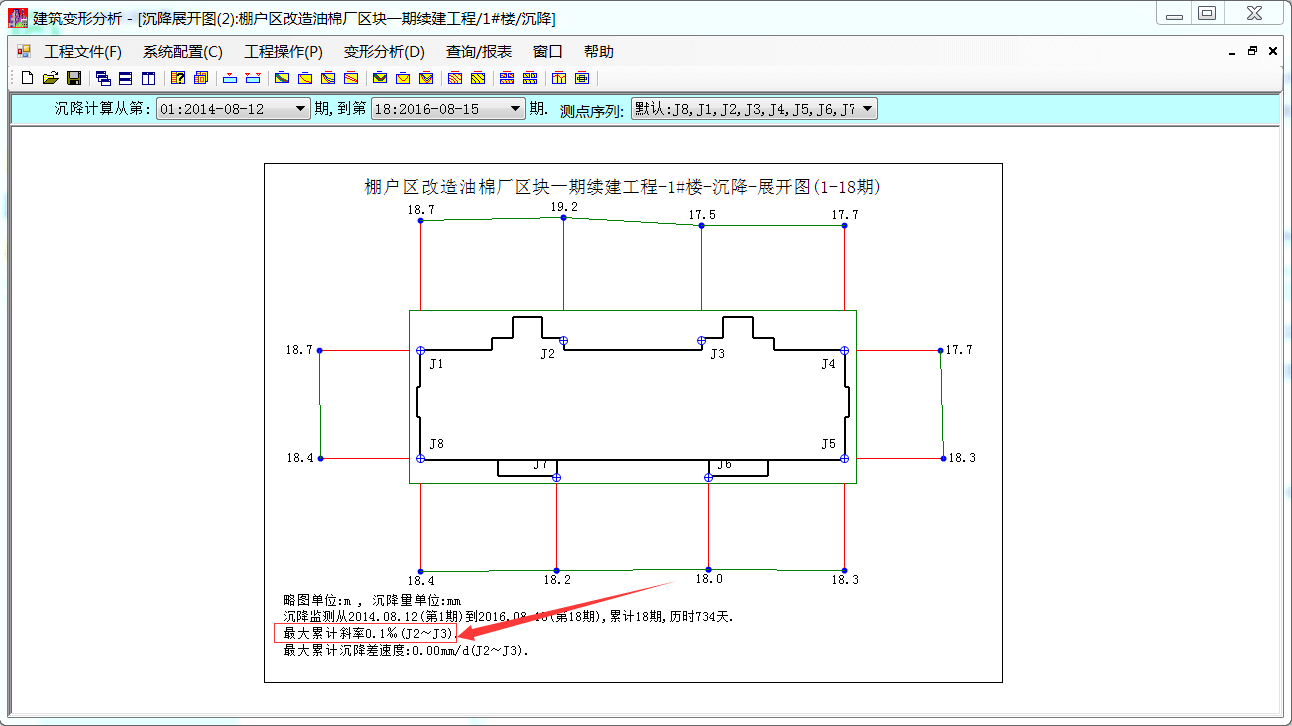

沉降展開圖2

此曲線類型可以直觀反映出沉降差異，主要看有無較大的沉降差出現，結合實際現場情況查看有無裂縫。無需提交甲方或者施工方。

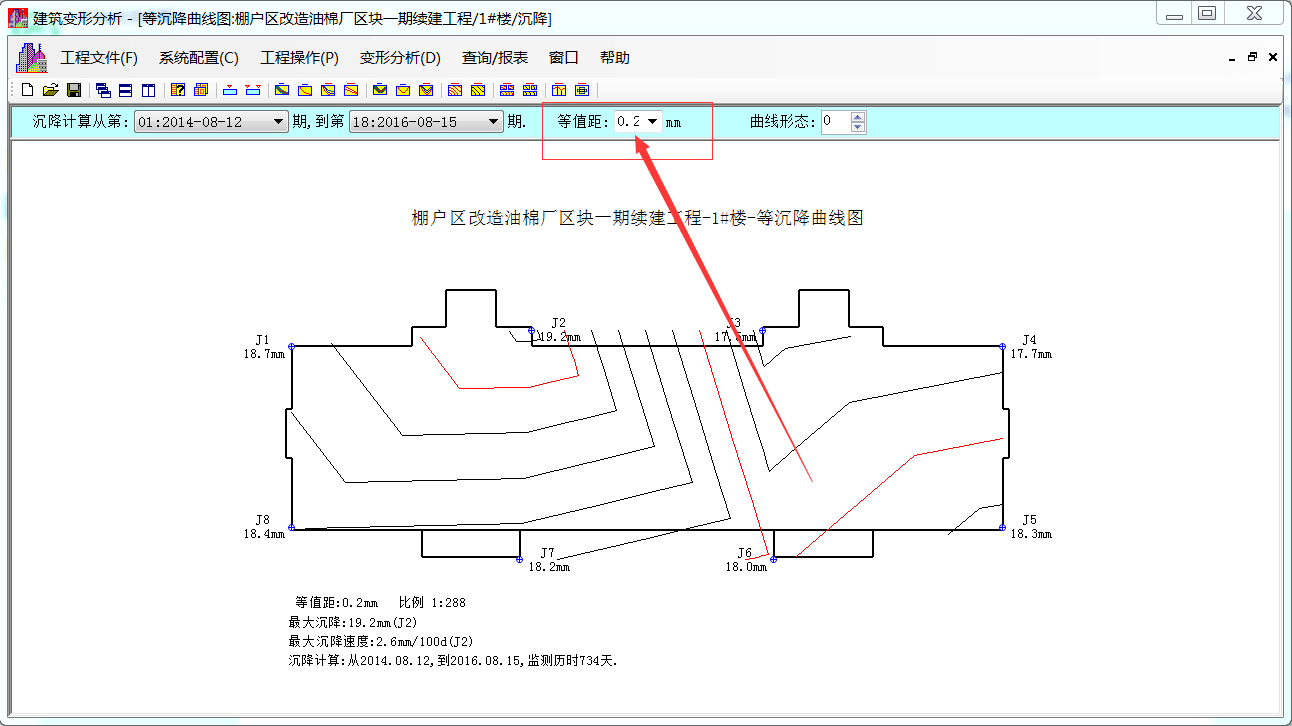

等沉降曲線圖

此曲線類型需要提交到最終的沉降報告中，同樣是反映了沉降差有無過大的情況，也是總結報告的必備資料。

基本上面提到的四種類型的沉降觀測曲線可以滿足我們的觀測需求，利用建筑變形分析系統簡單快捷高效，所以軟件方面的優勢也是很大，已經完全取代了過去手工計算的方法。
