時間-荷載-沉降量曲線圖的詳細繪制教程

沉降觀測提交沉降觀測報告的時候,我們需要提交沉降觀測曲線圖,前面我們講過繪制建筑物沉降觀測曲線圖的方法,其中“時間-荷載-沉降量曲線圖”是最常用的曲線之一。哪我們?nèi)绾蔚倪M(jìn)行的繪制呢,一般我們會選擇南方CASS和EXCEL兩種軟件進行繪制。利用南方CASS進行繪制時,相對的比較繁瑣,用EXCEL時候,相對會簡單很多。后期我們會講解利用建筑變形分析系統(需要的聯系微信:ssssss888688)繪制時間-荷載-沉降量曲線圖,會更加的簡單方便

下面我們就針對EXCEL如何繪制“時間-荷載-沉降量曲線”做一些詳細的講解。

第一步:整理好我們的觀測數據。

首先,我們需要按照下圖整理好我們的沉降觀測數據,首先在Excel表中第一行、第二列開始從左至右填入各監測日期(時間),其次,在第二行、第一列從上至下填入各監測點編號,再根據行列標簽填入所對應的累計沉降量(由于沉降數據大多是以米為單位計算,且各監測點的高程變化較大,不利于曲線繪制,因此,需將各點累計沉降量計算后填入Excel表格中)。最后將荷載值同樣方法填入Excel表格中,如下圖所示:

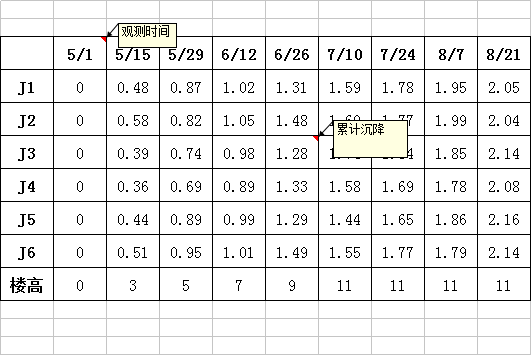

EXCEL調整后的數據資料

第二步:繪制坐標軸,插入折線圖

數據準備好之后,我們將所準備數據全部選定,然后在“插入”菜單中“圖表”標簽下選擇“折線圖”,在彈出菜單中選擇“帶數據標記的折線圖”。

此時,表中會增加一個曲線圖,在圖中選中“荷載A”單根曲線后,點擊鼠標右鍵,在彈出菜單中選擇“設置數據系列格式”;在彈出對話框“系列選項”中選擇“系列繪制在--次坐標軸”。然后再選中整個曲線圖,在“布局”菜單“標簽”標簽中依次對“圖表標題”、“坐標軸標題”、“圖例”等項目進行調整設置。完成后,如下圖所示:

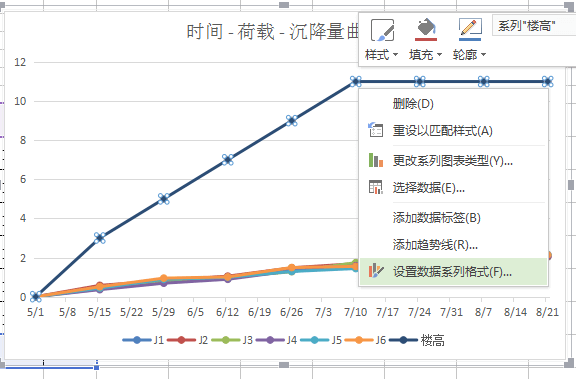

未經處理的沉降觀測曲線圖

第三步:然后選擇樓層曲線,右擊選擇設置數據系列格式。主要是對坐標軸進行設置。

對樓層曲線進行調整

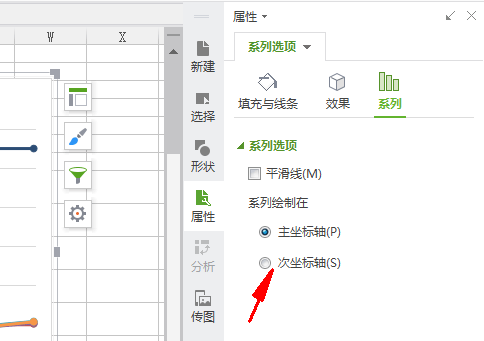

第四步:選擇“次坐標軸”,然后確定。

選擇次坐標軸

第五步:左側的Y坐標軸為是針對累計沉降量的,我們這一步設置邊界范圍線,最小值設置為-2.5,并且為了把坐標軸反過來,進行逆序刻度值的選擇。

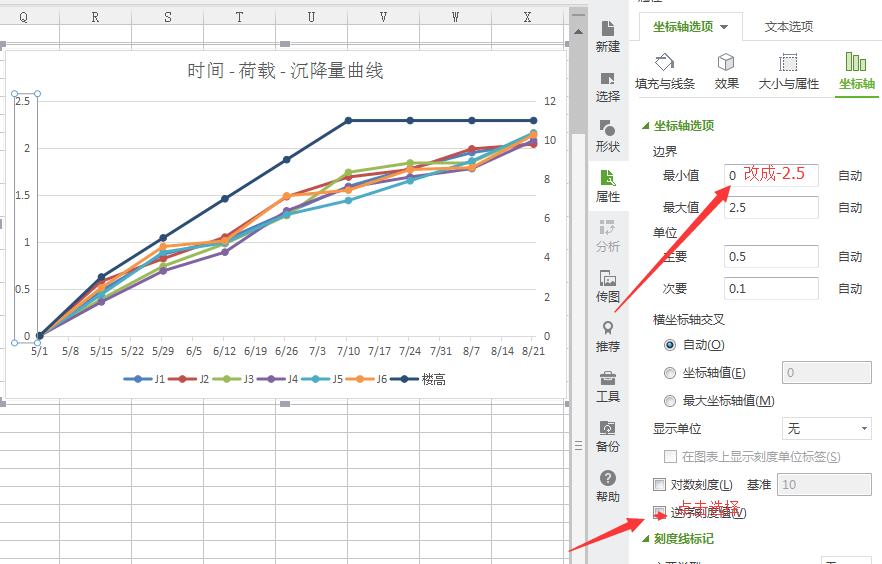

調整邊界范圍線取值為-2.5

第六步:右側的Y坐標軸是針對樓層增加的,這個時候也要調節一下邊界范圍線。最小值設置為-12。

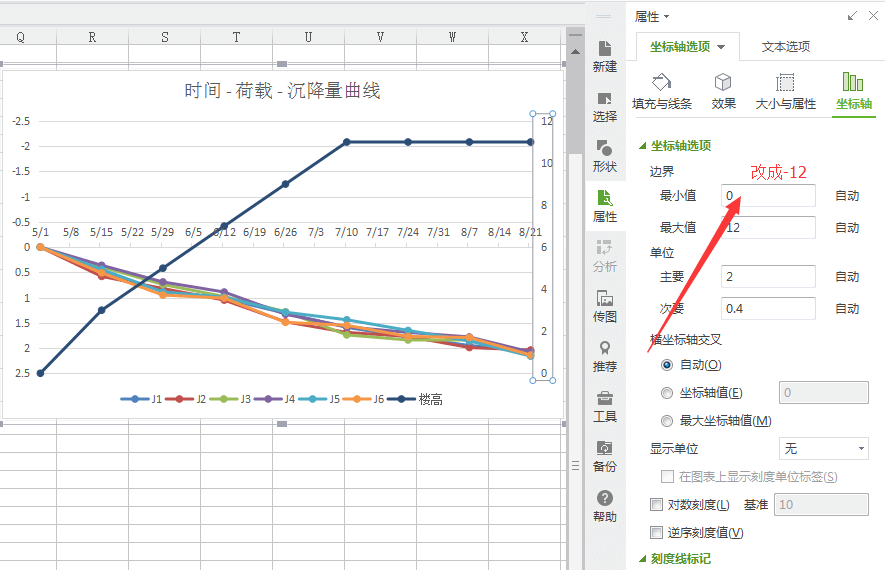

調整邊界范圍取值為-12

最終成果生成,進行微調。對于瞬時加載特殊情況,首先選中整個曲線圖,點擊右鍵,在彈出菜單中選擇“選擇數據”,在彈出對話框左下角選中“隱藏的單元格和空單元格”按鈕,點選“空單元格顯示為:用直線連接數據點”。



最終的時間-荷載-沉降量曲線圖

說明:為何要更改最小值坐標?看清荷載與沉降關系:從圖中可以看出“累計沉降量”坐標軸最大值為2.5,結合“荷載”坐標軸最大值12,取以零點為對稱點,對“累計沉降量”坐標軸最小值取為-2.5,最大值為2.5,主要刻度單位為0.5,“荷載”坐標軸最小值取-12,最大值取12,主要刻度單位取5。選中“累計沉降量”坐標軸,點擊右鍵,在彈出菜單中選擇“設置坐標軸格式”,在彈出對話框中“坐標軸選項”“最小值固定”文本框中輸入-2.5,“最大值固定”文本框中輸入2.5,“主要刻度單位固定”文本框中輸入0.5,勾選“逆序刻度值”及點選“橫坐標軸交叉”下“最大坐標軸值”。同樣方法設置“荷載”坐標軸。
