如何巧用軟件繪制時間-荷載-沉降量曲線圖

在前面，我們用一篇文章專門講過時間-荷載-沉降量曲線圖的詳細繪制教程，教程也非常的詳細，此種方法主要是利用excel如何進行曲線圖的繪制，總體來說，方法上還是相對簡單，但是過程相對的復雜，包括前期調整數據、一些excel的菜單運用相對比較繁瑣。

那么針對這種比較復雜的繪制方法，我們有專門的軟件進行應對，他就是建筑變形分析系統（需要聯系微信ssssss888688）。這個軟件的好處就是主要是他的智能化和自動化，雖然這個軟件不能進行沉降觀測原始數據的編制，但是其自動導入數據功能和自動生成表格、沉降報告、沉降觀測曲線圖等功能是非常的強大。

目前針對沉降觀測能產生的十幾種曲線圖都能自動生成，并且可以導出cad圖紙，進行后期的打印和裝訂。相比其他軟件具有非常大的優勢。那下面我們就如何巧用軟件進行時間-荷載-沉降量曲線圖繪制做了一個詳細的流程，步驟如下：

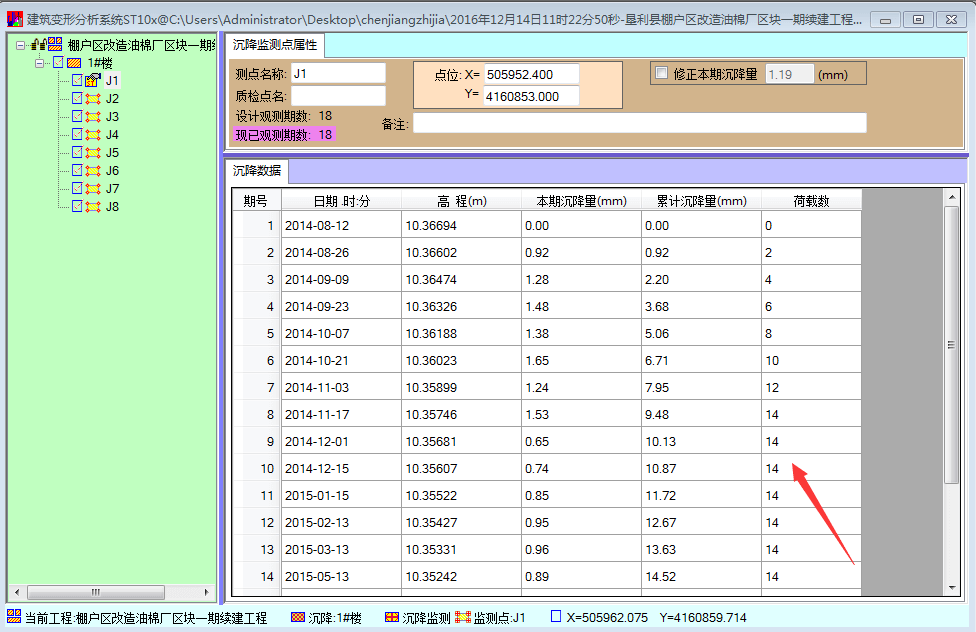

第一步，那就是我們的數據是相對比較成型的數據，基本上算是最終的一些數據了。

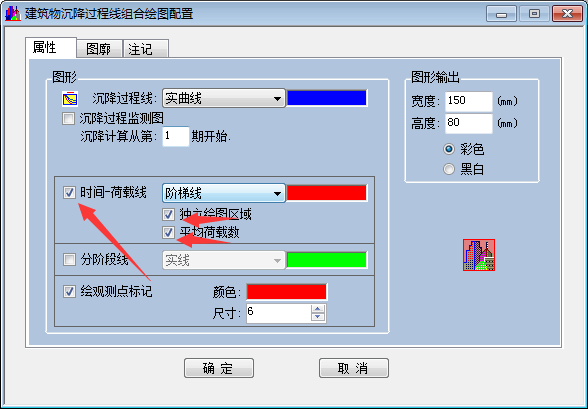

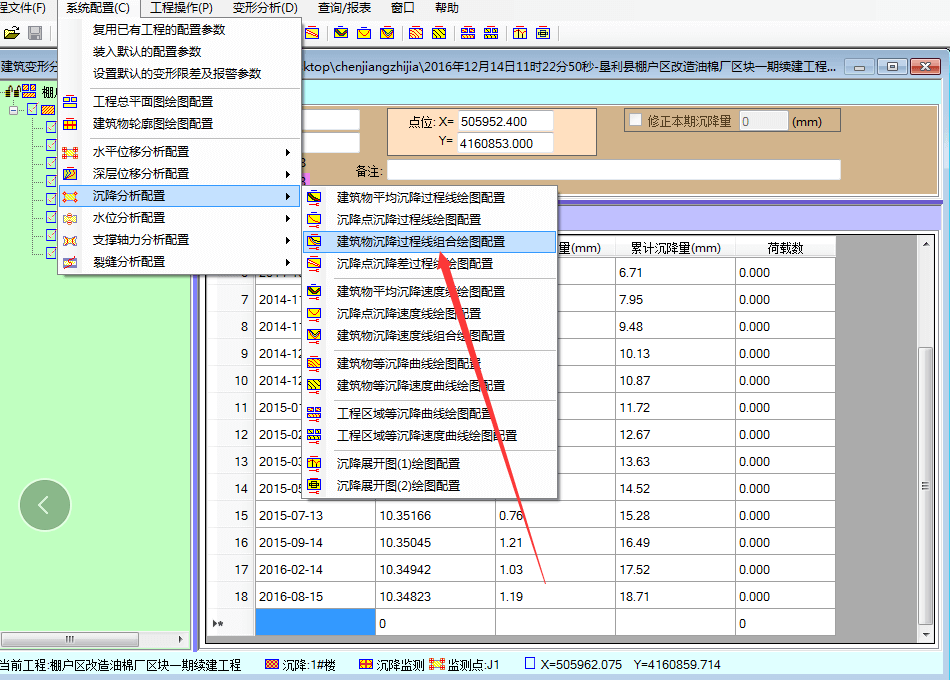

第二步，如果我們不進行系統的配置，我們生成的曲線圖是沒有荷載項的，因此針對此種情況，我們首先進行系統配置建筑物沉降過程線組合繪圖配置。其中選擇時間-荷載線，下面選擇獨立繪圖區域和平均荷載數，都進行打鉤。

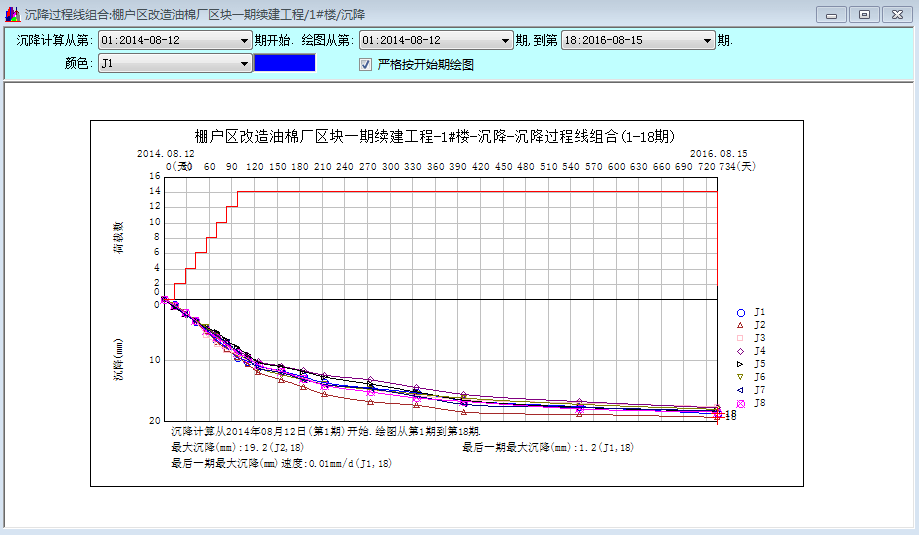

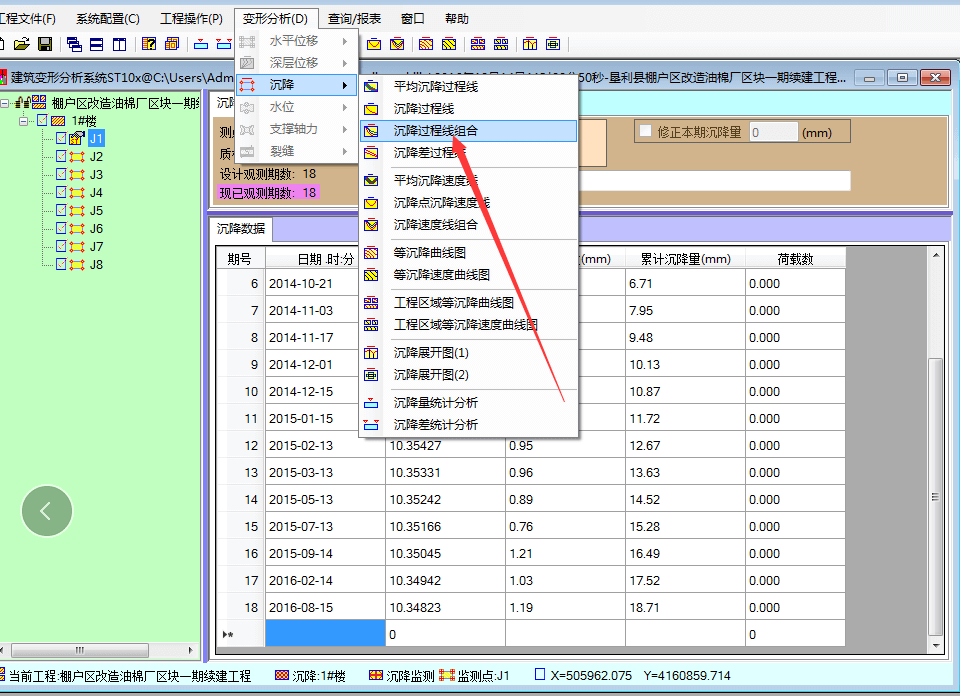

第三步，選擇變形分析-沉降-沉降過程線組合，最終，可以看一下我們最終生成的曲線圖。

針對兩種曲線圖的繪制，其實都是能夠滿足要求的。但是目前來說用excel做數據，在數據管理和曲線生成方面仍然與專業軟件有非常大的差距。從上面也可以看出利用建筑變形分析系統可以直接設置好配置以后，能一鍵成圖。但是excel相對非常的繁瑣，需要多方面的處理數據和調整表格結構，在效率上遠遠不如使用軟件來的快。所以建議在沉降觀測項目，最好用軟件進行數據管理和成圖。
